キャブレターサイズメモ
いつも整備する際にサイズを都度計ってるので備忘録として残しておこうと！
・PC18
・PC20
・ノーマルZ50Z K1
・ノーマルZ50J
総てKEIHIN製です

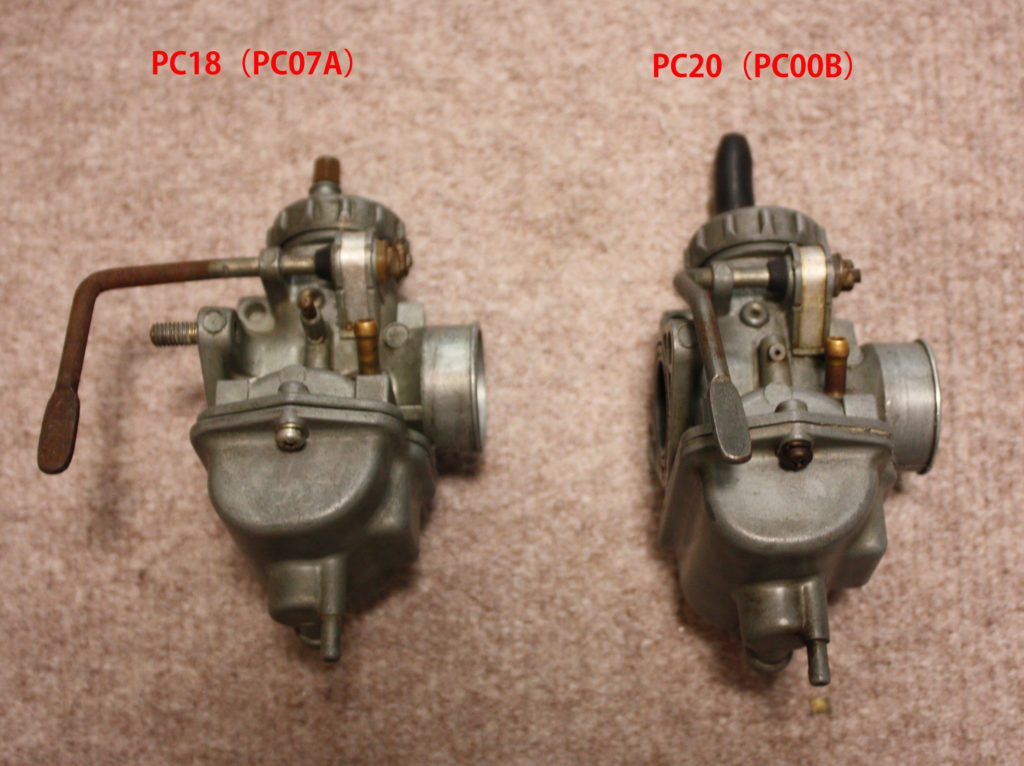

PCキャブ PC18（PC07A) PC20（PC00B)のサイズです
どちらも日本製のKEIHINキャブレターです
※PC20が今整備中のダックスホンダのキャブです

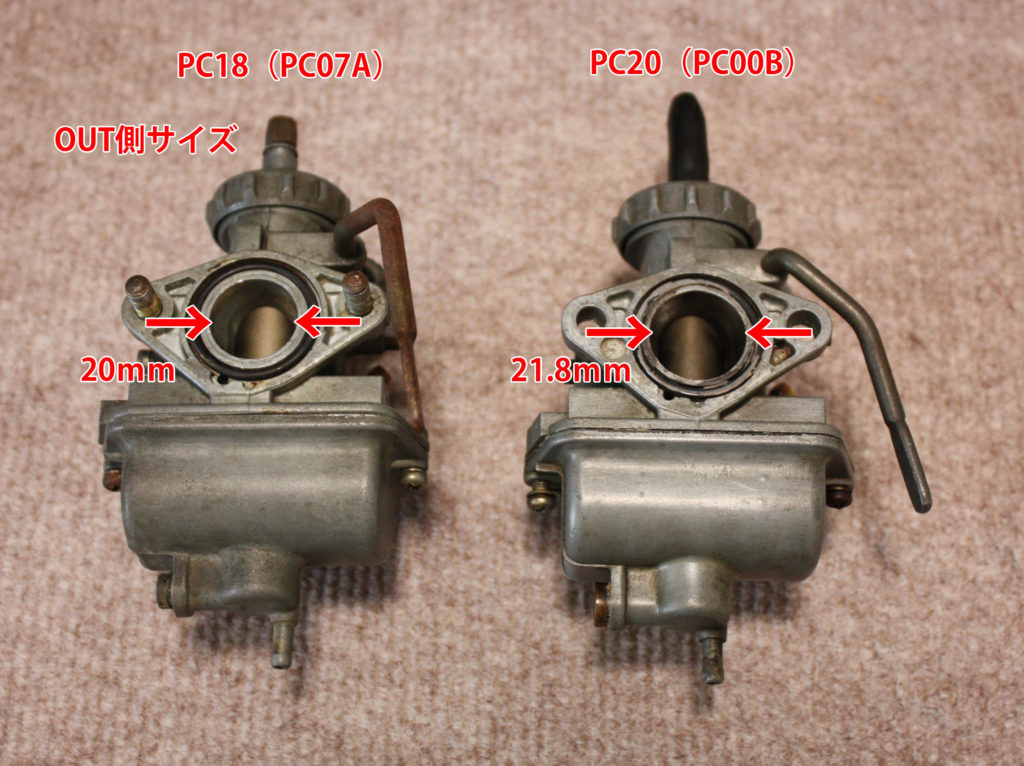

OUT（インテークマニホールド）側
PC18：20ｍｍ
PC20：21.8ｍｍ

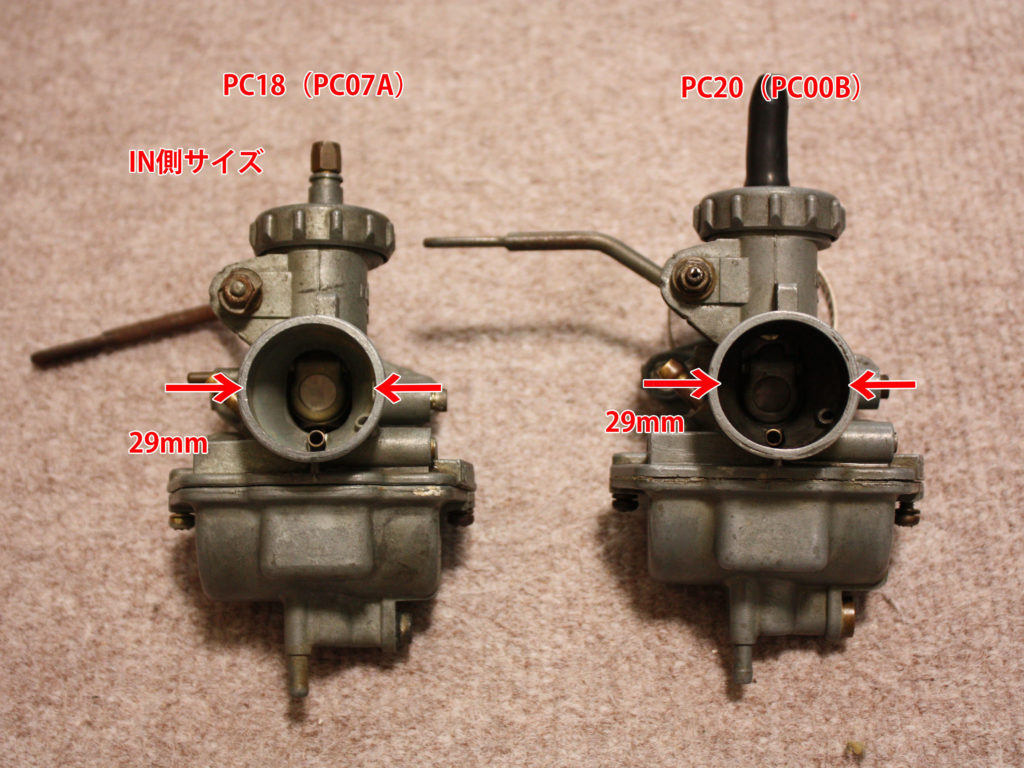

IN（エアーフィルター）側
PC18：29ｍｍ
PC20：29ｍｍ
どちらも同じなんだ～

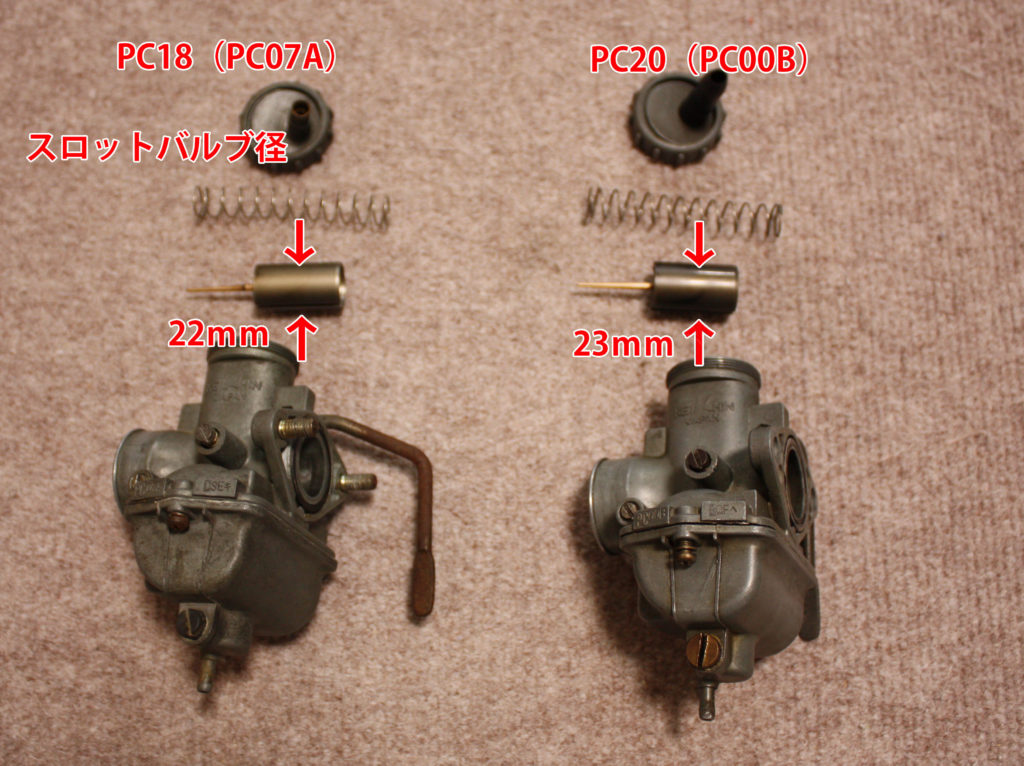

スロットバルブ径
PC18：22ｍｍ
PC20：23ｍｍ

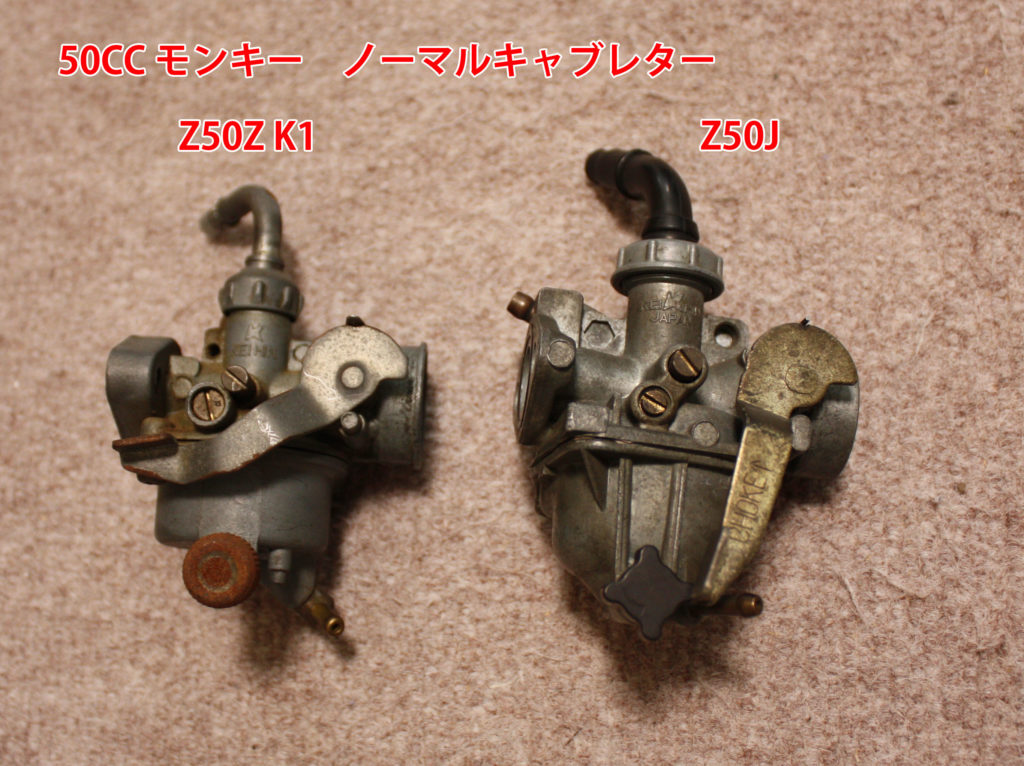

ノーマルキャブレター Z50Z K1とZ50Jのサイズ
50ccモンキーのノーマルキャブレター
Z50Z K1とZ50J
ノーマルですがどちらもKEIHIN製です

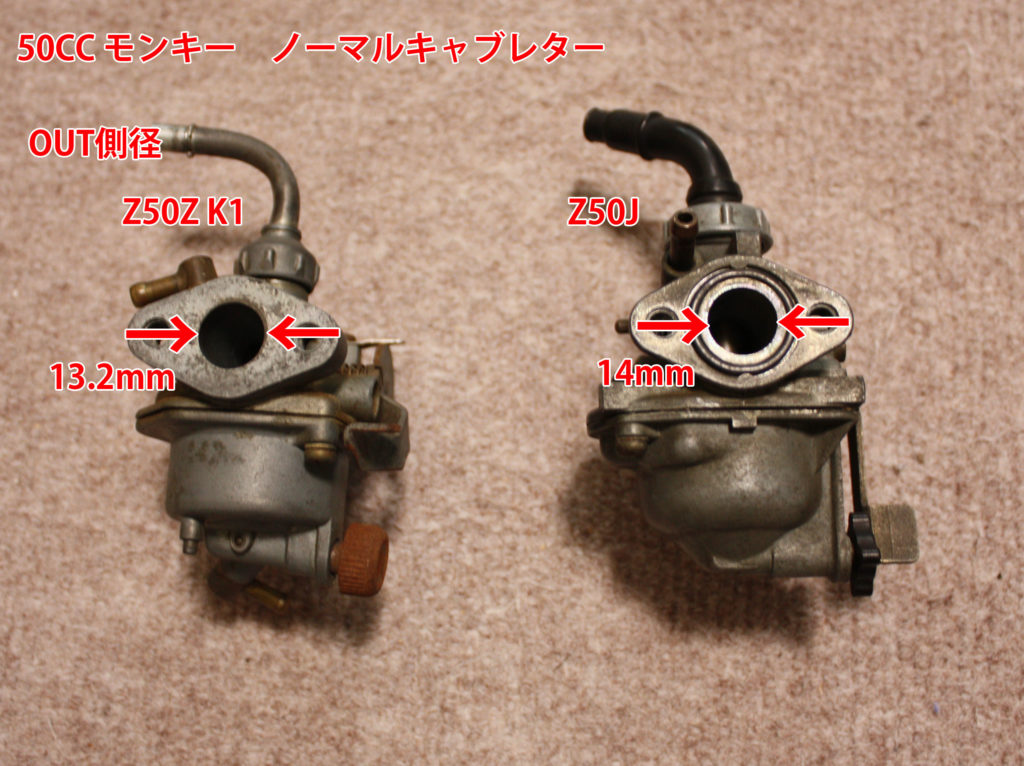

OUT（インテークマニホールド）側
Z50Z K1：13.2ｍｍ
Z50J ：14ｍｍ

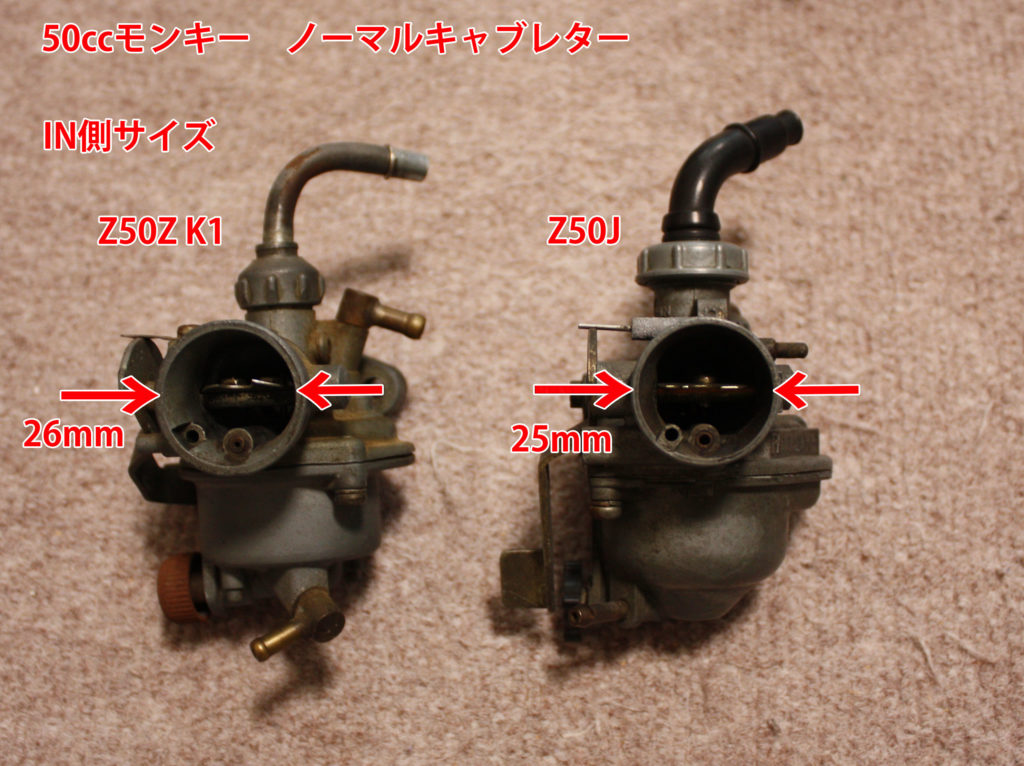

IN（エアーフィルター）側
Z50Z K1：26ｍｍ
Z50J ：25ｍｍ
形状が奥にテーパーしているのでここは意味ないかもしれません
スロットバルブ径
Z50Z K1：：22ｍｍ
Z50J ：23ｍｍ
ノーマルとPC系キャブの大きさってこんなに違うんだ
50CCでこのキャブでよく頑張ってるな～
スクーターに軽々抜かれるのも納得です
表にまとめました
| IN | OUT | スロットバルブ | |
|---|---|---|---|
| PC18 | 29 | 20 | 22 |
| PC20 | 29 | 21.8 | 23 |
| Z50Z K1 | 26 | 13.2 | 12.5 |
| Z50J | 25 | 14 | 12.9 |
